香蕉弛張篩是從傳統的圓振動篩發展而來，采用基本振動和附加振動的雙重振動原理，基本振動是由偏心塊旋轉產生的圓形振動，附加振動是基本振動帶動產生的橢圓形振動。兩個參振質量以相同的頻率相對振動，由于篩面兩端分別安裝在固定框和浮動框架上，聚氨酯篩面連續不斷的擴張、收縮，從而獲得較高的加速度。
1、篩體結構設計合理，盡可能限度地提高篩體強度；在滿足篩機強度要求的條件下盡可能限度地減輕篩體的整體重量，使整臺篩機具有強度高、重量輕、處理量大的特點。
2、設備各連接部件采用減噪技術進行裝配使整臺篩機工作時運轉噪音低，噪音一米內小于85dB。
3、激振梁和橫梁采用先進的焊接工藝、焊接技術進行焊接，按照特殊的熱處理工藝進行整體去應力退火，所有焊縫質量滿足高強度振動的特殊疲勞要求，同時盡可能限度減少工作焊接變形。
4、激振梁和橫梁要精工加工，確保篩機進行裝配時各部件尺寸偏差減少到標準范圍，保證篩機的整體裝配質量。
5、橫梁采用異形特制鋼管設計，支架與橫梁采用鑲套焊接，整個橫梁表面上受力均勻有效避免應力集中。
6、篩體表面處理達到Sa2.5級后噴涂聚脂防護漆，使表面具有高的耐磨性和耐腐蝕性。
7、篩機裝配時所有配合面接合部位都采用防水密封處理。
結構

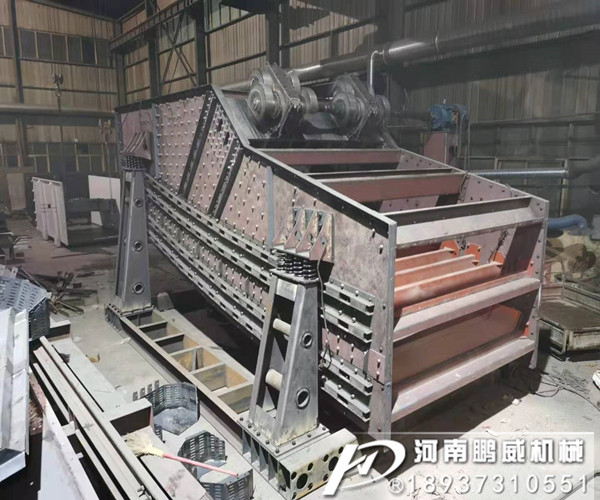

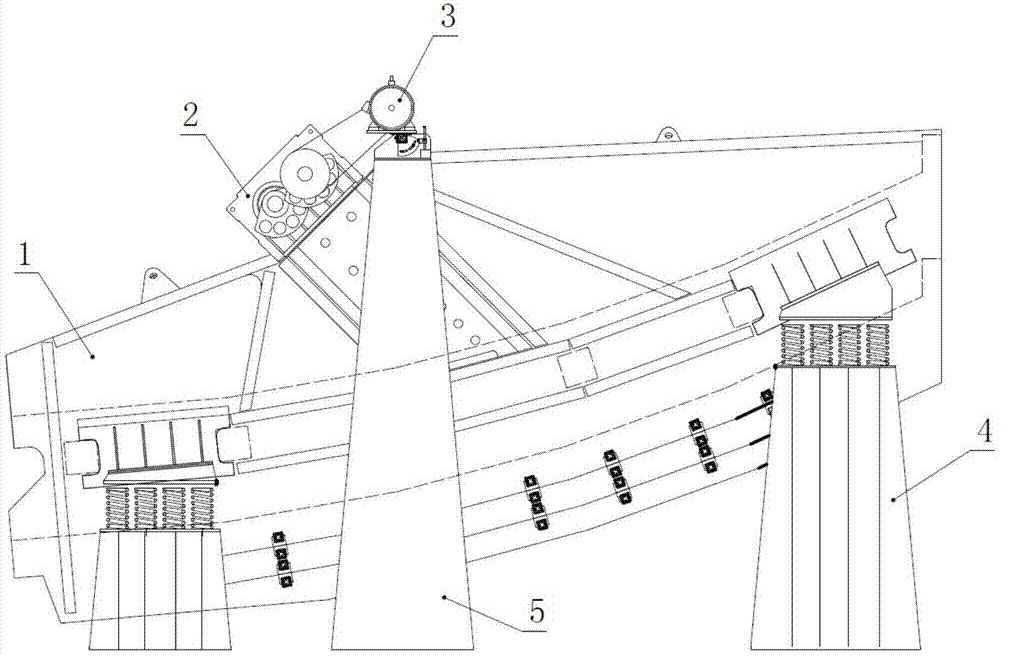

梁香蕉弛張篩主要由篩前溜槽、密封蓋、篩體、底托、傳動系統、料倉、彈簧、篩板等部件組成。是針對小顆粒、濕黏性物料篩分的專用干法篩分設備，尤其在處理的物料易于堵塞篩網的情況下，弛張篩能夠以相對較小的篩網面積達到非常高的篩分效率，并保證篩網不堵孔，該設備廣泛的應用于煤炭、煤化工、電力、焦炭、冶金、建材等行業。
弛張篩與普通振動篩的區別及優勢
1.振動原理不同：普通的振動篩只是由于激振器產生圓振動或線性振動，篩面與振動篩是一體振動；而弛張篩的振動是由兩部分組成，由激振器產生圓振動或線性振動以及浮動篩框產生的篩面馳張振動，這樣可以保證篩孔不易堵塞。
2.弛張篩篩分物料振動強度大，由于雙重振動原理可使篩分物料產生50g的振動強度，而普通振動篩只能較大達到5g的振動強度，所以弛張篩能達到很高的篩分效率。
3.弛張篩篩分物料的適應性強，能處理濕粘的難篩物料，且不堵塞篩孔。
4.由于振動原理的先進性，整體的弛張篩質量輕，選用驅動電機功率低。
5.設備維護運行費用低，由于弛張篩采用原裝整體進口，比普通振動篩設備的運行安全系數高，同時設備本身轉動部件少，維護工作量少，維修方便簡單、費用低。
（1）設備用途：原煤分級；原煤入料粒度300-0mm。
（2）設備型號：2490
（3）振幅和頻率：篩體雙振幅4-8mm浮動框雙振幅10-18mm，頻率約750r/min；
（4）有效篩面尺寸：9m（長）×2.4m（寬）
（5）篩板層數及篩網尺寸：雙層，上層50mm，下層17mm~13mm；

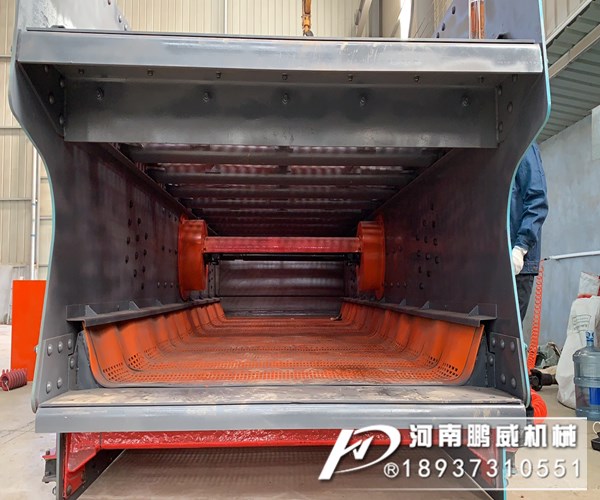

（6）篩板材質：上層錳鋼棒條，下層聚氨酯弛張篩面；
（7）處理量：400t/h~500t/h；
（8）激振器：激振器采用偏心結構，兩組偏心塊的聯接軸與傳動軸聯接，通過更換、添加或減少配重塊，實現振幅調整。軸承采用瑞典進口SKF軸承。保證軸及軸承座與軸承的加工配合工藝，避免軸承跑內、外套的現象發生；
（9） 減振裝置:采用鋼制螺旋減振彈簧；
（10）使用壽命：激振單元、大梁、側板使用壽命大于10年。
