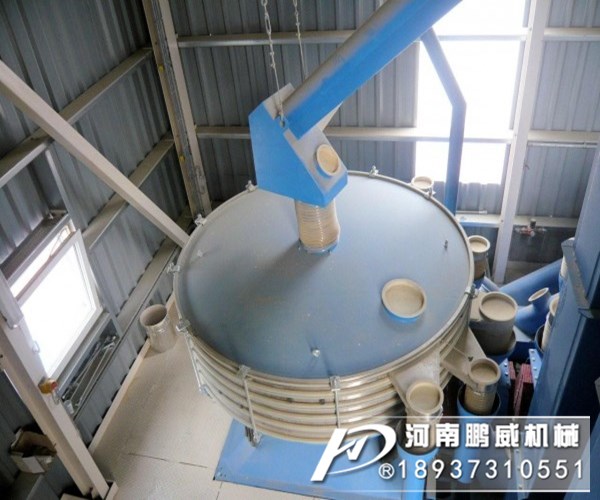

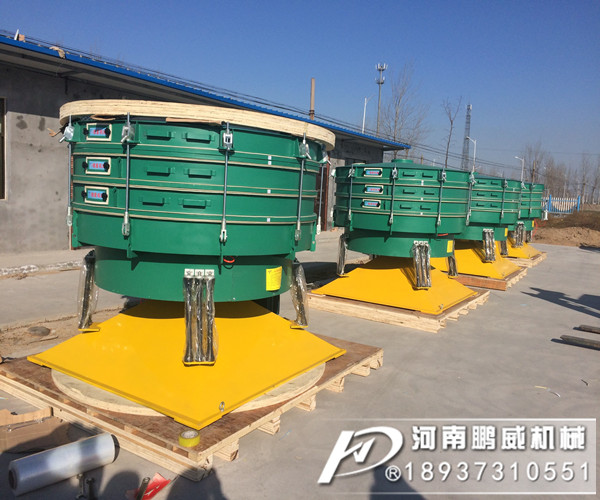

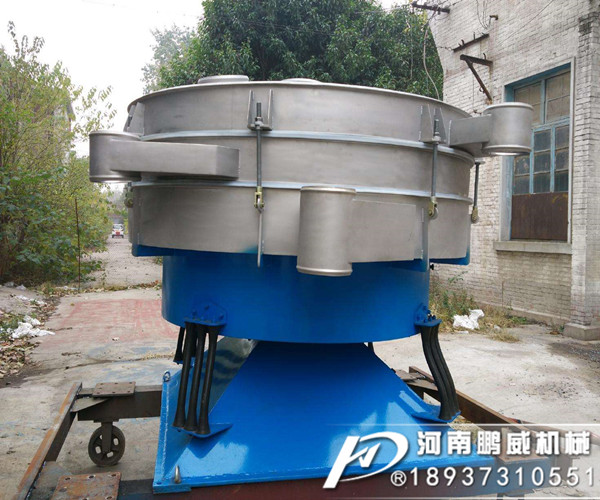

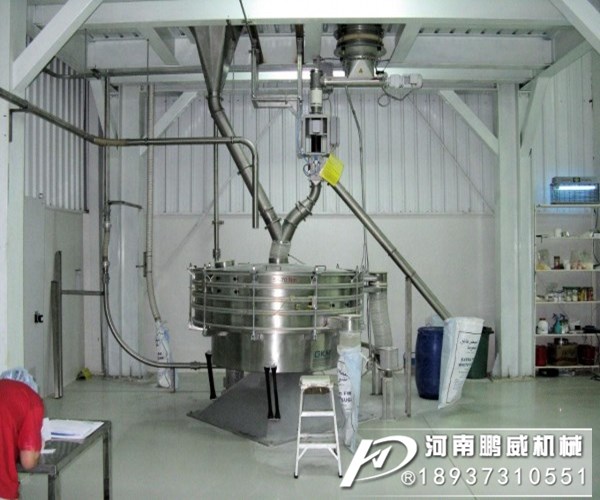

圓形搖擺篩介紹

搖擺篩是一種一種多用途新型篩分設備，是為了滿足大產量，高密度篩分的廠家而特殊設計的一種篩分機，YBS搖擺篩是目前有效的模擬人工篩分作業的礦用篩分設備，其篩分精度、篩分效率、篩網使用壽命是常規圓篩的5-10倍，特別適合難以處理的物料，廣泛應用于化工、冶金、有色金屬、食品、磨料等行業。系列搖擺篩有圓形搖擺篩與方形搖擺篩兩種類型供用戶選擇

搖擺篩工作原理結構及物料軌跡
搖擺篩的運動方式與人工篩分相類似，偏心率從25到40mm之間，可進行調整，低速V型皮帶驅動從120到360rpm可調；篩分物的停留時間可以通過它的徑向與切角朝驅動軸線方向進行調整；該產品的運動是一種水平與拋擲三維翻滾運動，它使物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播，細小顆粒從而完成了整個篩分過程；物料顆粒的運動隨著水平與垂直加速度而增加，接近篩孔尺寸的物料顆粒隨之成功分離；較大顆粒被運到出口處，并由一個可調節的導向裝置控制物料處理量。

搖擺篩性能特點
1、有效模仿人工篩分動作和過程，篩分精度高達90-95%；
2、低頻率小負荷工作，篩網使用壽命長久，降低運行及維修成本；
3、可增設多種清網裝置（如：彈跳球清潔網面，超聲波技術清潔網面等。），可有效解決篩面堵塞問題，確保篩分的連續性，全封閉結構，減少對環境的污染；
4、出料口可隨意360度旋轉，且拆裝方便；
5、噪音低，噪音可低至75dBa；

6、與旋振篩、直線篩等傳統篩分設備星幣，單位面積處理量可達到高達5倍，特別適合難處理的物料。

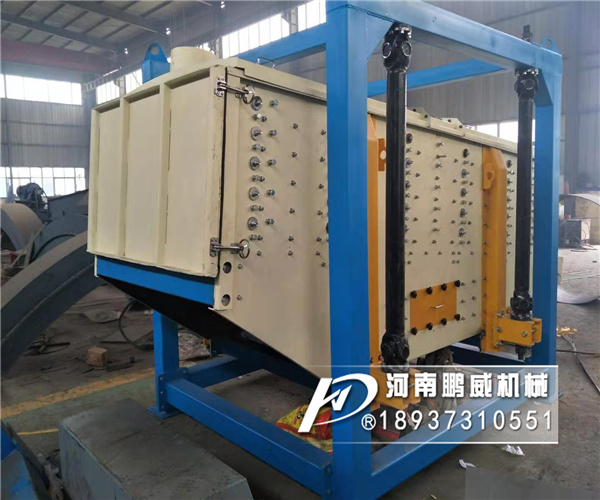

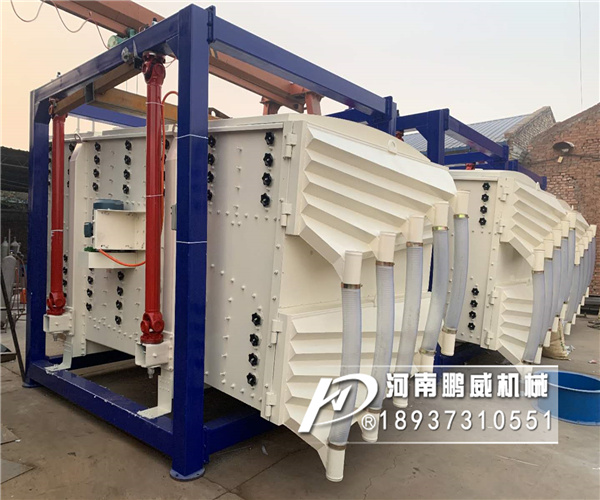

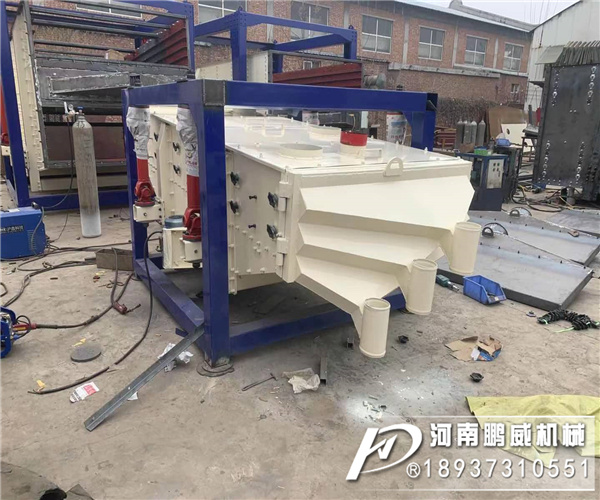

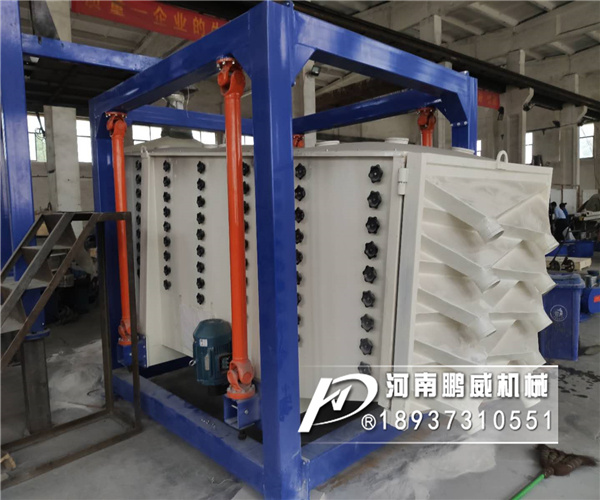

方形搖擺篩介紹
方形搖擺篩的篩面是水平或微傾斜布置的，一般傾斜的角度為0到5度之間，當篩機正常啟動后，篩箱就會在慣性力的作用下作前后往復式運動，并帶動著篩面作周期性搖擺，物物料從中間到外緣在整個篩面上均勻分散，作平面回旋式運動，由此小于篩面孔徑的物料通過篩孔落到下物被成功分離排出，而較大顆粒的物料連續翻滾作跳躍式運動被運送到出口處，出口處是一個可調節的導向裝置，可有效控制物料的流量大小，并能控制物料在篩面上的停留時間，到此從而完成篩分工作

方形搖擺篩主要是由篩箱、驅動裝置、篩架、支撐架和減振裝置等組件構成。
篩箱包括篩框、篩網、篩格、彈簧卡和彈跳球等組件，其中，篩框上安裝有上、下兩層篩網，篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上，彈跳球設置在篩格的方格內；
驅動裝置包括驅動器、電動機、鎖緊套、鎖緊圓螺母、止動墊圈和錐套等組件，其中，錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。本實用新型精細篩分機與現有篩分機相比具有結構專業實用、性能穩定可靠、安裝調試方便、制造費用低等優點。
