滾筒篩設備在沙石場中用于沙石分離；在石料場中用于大小石子分級以及分離出泥土和石粉；筒體通過傳動系統帶動在一定轉速下旋轉，物料在其中翻轉與滾動，自上而下通過篩分筒得到分離，細料從篩分筒前端下部排出，粗料從篩分筒下端尾部排出，篩出的雜物從出料口排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，有效防止篩孔堵塞，克服了圓振篩和直線篩在篩分較濕物料時出現的篩網堵塞問題，提高了篩分系統的產量和可靠性。

滾筒篩分機可設有梳型清篩機構，在篩分過程中可通過梳型清篩機構（可選拍打裝置）與篩分筒的相對運動，達到對篩體不間斷清理的效果，使篩分筒在整個工作過程中始終保持清潔、不粘、不堵、不影響篩分效果。

特點：
1、篩分效率高、工作環境好
無軸滾筒篩裝置了板式清篩機構，沙石物料的粘度、濕度等對分離篩的影響不大，清篩機和篩體進行的相對運動使得篩網中心不容易發生堵塞，提高了滾筒篩砂機的篩分效率，使得企業建筑工程在傳統技術工藝上又有了更多的提升進步，可配合制砂機、洗沙機、破碎機等多種設備使用。
2、粉塵污染少、設備噪音低
無軸滾筒篩的篩分機構設計在密封防塵罩中，有效解決了篩分過程中粉塵污染的現象，提高了環保性能。設備在運行時，密封防塵罩有效隔離了物料與旋轉篩網所產生的噪音，降低了設備的噪音。
3、工作可靠性、使用壽命長

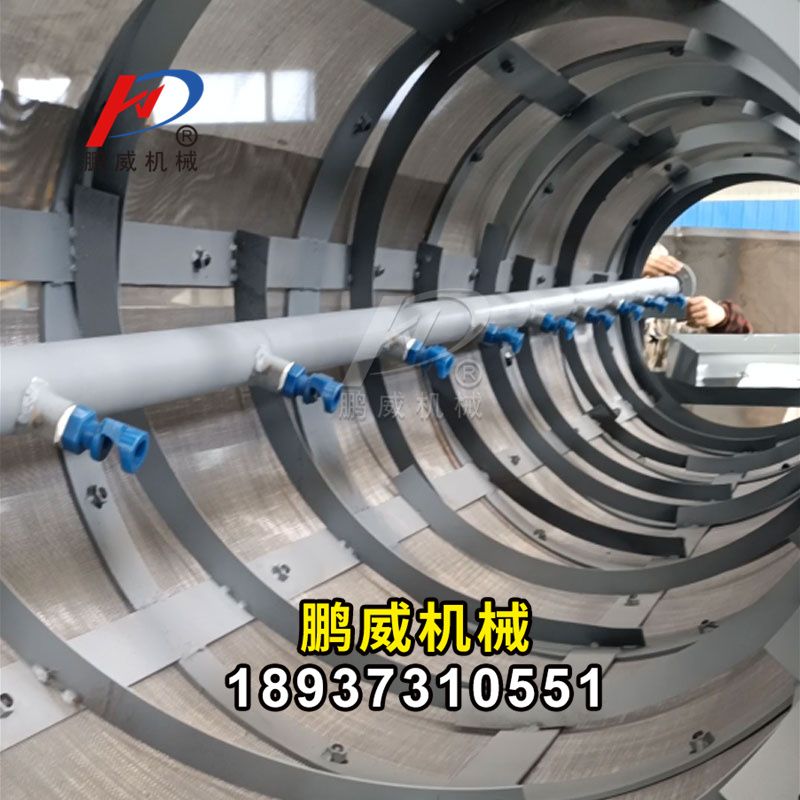

無軸滾筒篩的核心篩分系統采用了攪拌機的攪拌原理，物料在攪拌筒內通過螺旋葉片發生摩擦、推擠、翻滾，工作可靠性強。滾筒篩砂機的篩網是由若干個圓環狀扁鋼組成的，規格較大，截面積遠大于其他篩分的面積，有效提高了設備的使用壽命。
4、設備整體性高、檢修方便
除了成品料堆皮帶機之外，系統集成于一個小型框架中，設備的整體性相比移動式的要更高。MSD無軸滾筒篩的密封防塵罩兩側設置了觀察窗口，工地安裝操作人員可隨時觀察設備的運行情況。密封罩和清篩機側面設置了檢修快開門口，有利于設備的檢查和維修。

滾筒篩結構圖紙

滾筒篩分機由電機、減速機、滾筒裝置、機架、密封蓋、進出料口等部分組成。滾筒裝置傾斜安裝于機架上。 電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。

大型無軸滾筒篩主要技術參數表:
