礦用振動篩是一種專門為采石場石篩而設計的設備，同時也是用于選煤、選礦、建材、電力、化工等行業的產品分級用的機械設備根據使用的重量等級不同可分為重型礦用振動篩、輕質精密振動篩和實驗室用振動篩。重型礦用振動篩可分為：重型篩、自定中心振動篩、橢圓振動篩、脫水篩、圓振篩、香蕉篩、直線振動篩等。輕質精密振動篩可以分為：旋轉篩，直線篩，直排篩，超聲波振動篩，過濾篩等。試驗室用振動篩有：拍擊式振動篩、頂擊式振動篩等等。
型號說明與選型
Z Z S 5 25-2型
┬ ┬ ┬ ┬ ┬ ┬
│ │ │ │ │ └──────── 篩面層數2層
│ │ │ │ └─────────- 篩面長2500mm
│ │ │ └───────────- 篩面寬500mm
│ │ └───────────── 礦用
│ └──────────────- 電機振動
└──────────────── 篩分機
礦用振動篩分機工作原理
根據振動篩物料運動軌跡可分為：直線振動篩(材料在篩面上往前作直線運動)，按直線運動軌跡分。根據圓形狀的運動軌跡分：圓振動篩(物料在篩面作環形移動)的結構和優點。根據往復運動軌跡分：精細篩分機(物料在篩面上向前作往復運動)。振動篩主要分為直線振動篩、圓振篩、高頻振動篩。
根據振動篩的類型，振動篩可分為單軸振動篩和雙軸振動篩。它是利用單一不平衡重激振法對篩箱進行振動，使篩面傾斜，其運動軌跡一般為圓形或橢圓形。
篩分機可根據客戶需要設計為單層或多層篩網，可篩分為2-7中不同等級的物料。也可根據篩分需要，制作材質有普通鋼材、不銹鋼等多種材質，可設計為普通碳鋼、接觸物料部分不銹鋼材質、全不銹鋼材質。
結構說明

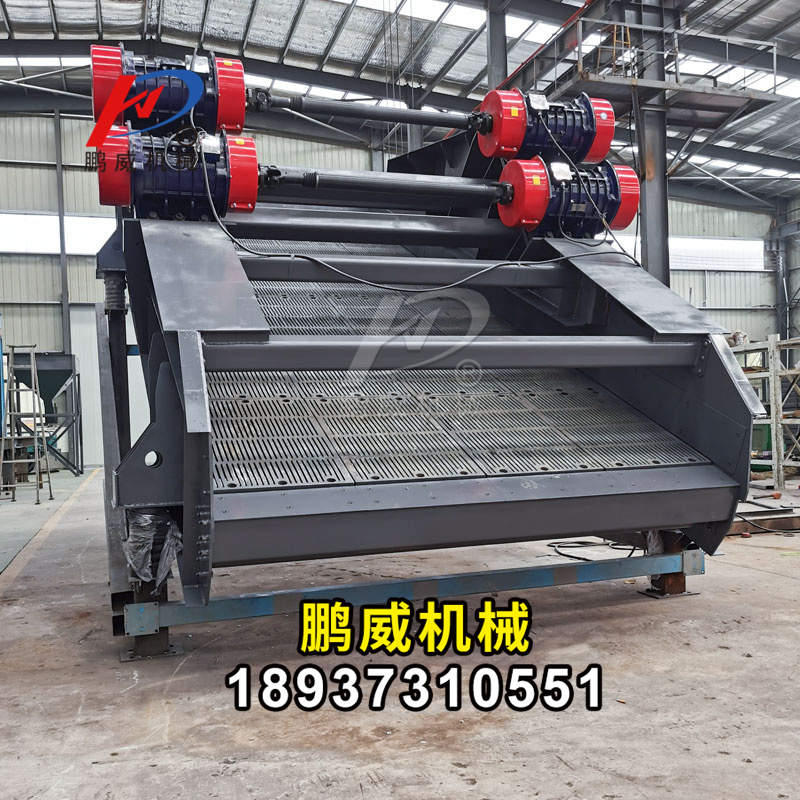

本篩機主要由篩箱、篩網、振動電機、電機臺座、減振彈簧、
支架組成。
1、篩箱：由數張厚度不同的鋼板焊制而成，具有一定的強度度，是篩機的主要組成部分。
2、篩網：金屬絲編織方孔篩網或鋼板網、焊接網、條型網，按用戶要求采用其它類型篩網。
3、動電機：臥式振動電機
4、電機臺座：采用優質鋼板焊接組成
5、減振彈簧：阻止振動傳給地面同時支持篩箱的全部重量。安裝時，彈簧必須垂直于地面。
6、支架：由四個支柱和四個槽鋼（方鋼）組成，支撐著篩箱。 安裝時支柱必須垂直于地面，兩支柱下面的槽鋼應相互平行。
1、將機器置于平整堅實的水平地面（混凝土或鋼結構地面），穿入地腳螺栓（基礎螺栓用戶自備），緊固。
2、將彈簧套在上、下座圈上（安放篩體），彈簧應完全進入彈簧座圈，保證垂直，不得扭歪。
3、篩機的振動部分不得與機外其它物體有任何硬性連接或接觸。
4、接通電源，按下啟動按鈕（本機可直接啟動），使振動電機同步反方向旋轉。
5、激振力的調整：振動電機的兩端偏心塊為可調試，調整兩偏心體的夾角可改變其激振務 的大小，篩機出廠前激振力已調到佳狀態，可直接進入使用，無需再作調整。必要時，可按以下方法調整：打開電機兩端防護罩，松開偏心塊的緊定螺栓，將兩端的可調偏心塊作同方向轉動，使其上的數值對位軸頭上的刻線，此時即為所需激振力。調整完畢，將緊固螺栓旋緊。
