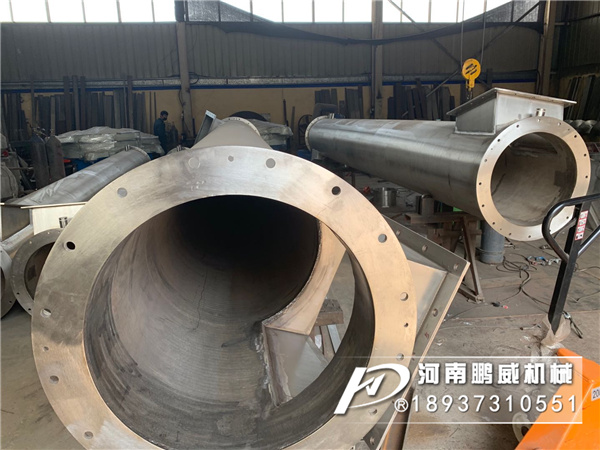

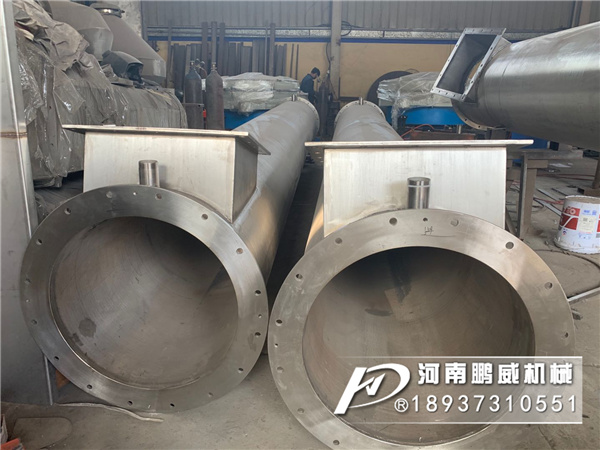

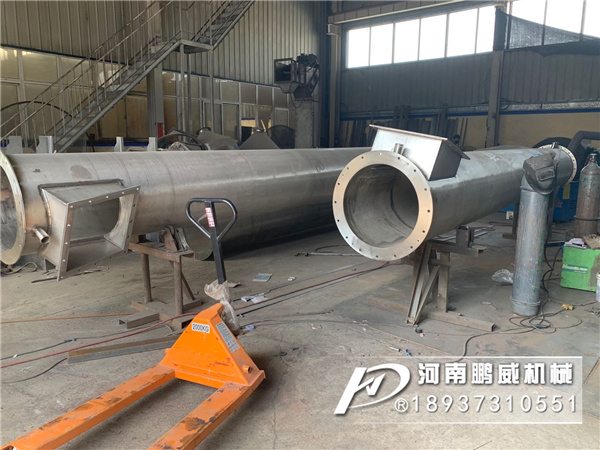

水平冷卻螺旋輸送機是在封閉的管體內輸送高溫的粉狀、小顆粒等散料，進料最高溫度可達720度，通過隔套和中心螺旋管內流動的冷卻水使出料溫度最低可達50度 ，是冷卻和輸送為一體的輸送設備。水冷螺旋輸送機它包括筒體、帶螺旋板的轉軸、軸承和驅動裝置，筒體外面有外冷卻水套，轉軸兩端為空管。螺旋板的空腔與轉軸兩端的空管連通，冷卻水由入端空管流經螺旋板空腔后由出端空管流出形成內冷卻水道。物料在輸送過程中冷卻較均勻冷卻效果好。

 水冷螺旋輸送機的優點特性：
1、采用進口高強耐磨鋼制作的連續式螺旋葉片，制作成形后螺距誤差小于5mm且葉 片表面光滑，了物料輸送的均勻、穩定性，從而了物料計量的重復精度。
2、連續式螺旋葉片制做時采用了冷作硬化的表面冷軋?zhí)幚?，硬度和耐磨性比普通葉 片提高一倍左右，外沿硬度可達hb240。
3、前、后節螺旋葉片為疏、密兩種螺距，有效防止堵管。俗稱“吃的少，吐的快” 。葉片的高精度制做了物料輸送時充滿管體，用戶從螺旋輸送機進料口帆布套的吸 扁情況便能判斷螺旋輸送機的優劣。
4、螺旋機內軸在一定間距內都設置有中間吊軸承一支持內軸旋轉，中間吊軸承座多 采用鑄鋼或鑄鋁材料，單懸臂式支座體，使前后節聯接處葉片中斷間距更小，物料 過流截面化，使料流順暢無阻礙。
5、螺旋輸送機進料口與水泥倉口連接方式分為：球鉸法蘭剛性連接和吊掛加防水帆 布軟連接二種形式。可視設備拆裝頻繁程度決定接口形式。
無軸螺旋輸送機主要由驅動裝置、頭部裝配、機殼、無軸螺旋體、槽體襯板、進料口、出料口、機蓋(需要時)、底座等組成。

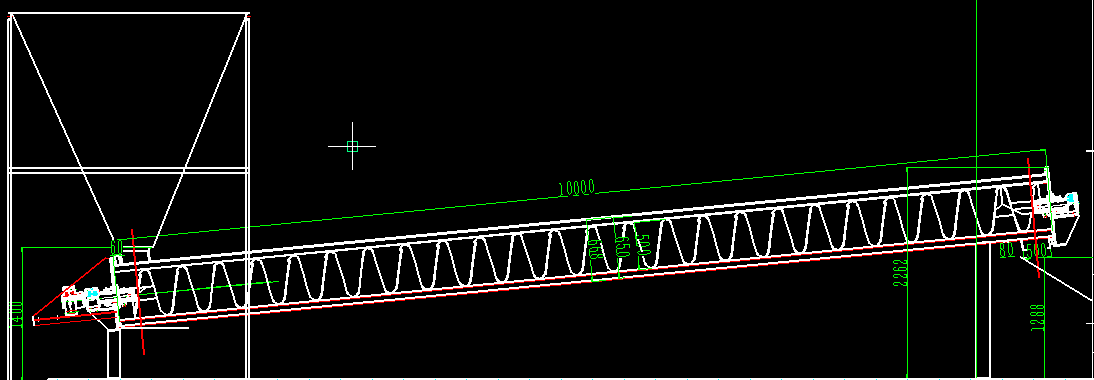

結構外形圖紙：
驅動裝置：采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。

機殼：機殼為U型或O型，上部加防雨型機蓋，材質有不銹鋼或碳鋼或玻璃鋼。
無軸螺旋體：材質為不銹鋼或碳鋼。
槽體襯板：材質為耐磨的塑料板或橡膠板或鑄石板等。進、出料口：有方形和圓形兩種，一般進、出料口形式由用戶決定。

工作原理
螺旋輸送機是通過電動機帶動擺線減速機運轉的，靠機械密封軸與無軸螺旋體上的連接盤傳動而使螺旋旋轉工作，當污泥排到U形槽上部的進料口后，即通過螺旋傳動使污泥由U 形槽下部的出料口排出。

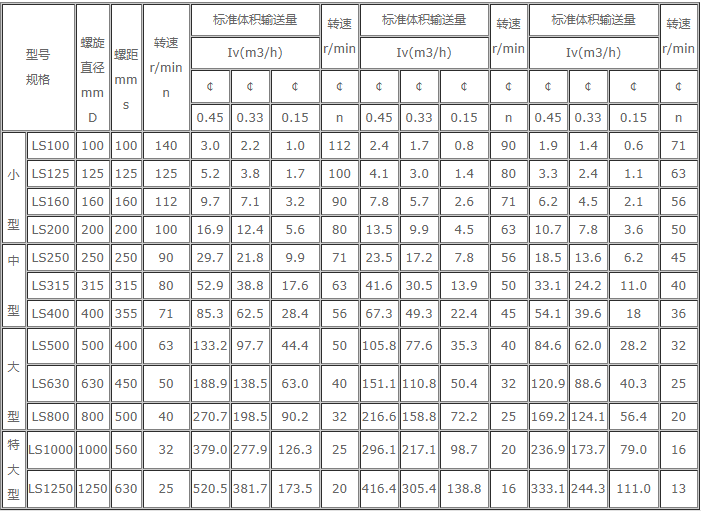

型號參數表
