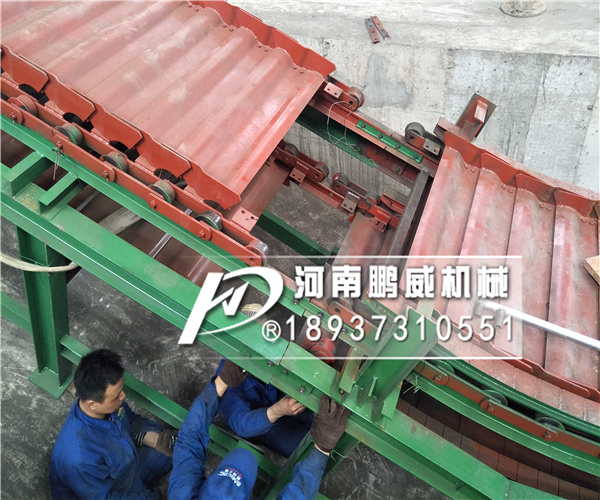

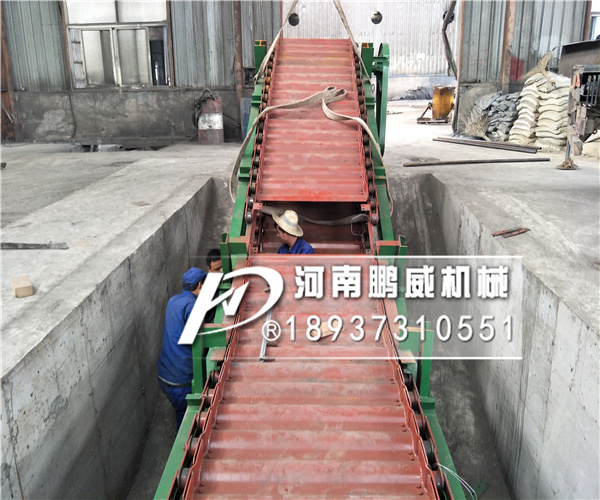

鱗板機有叫板式輸送機是一種，廣泛用于礦山、冶金和水泥等行業，是原料處理或連續生產過程中不可缺少的設備，對輸送大塊和尖銳的物料尤為適宜。該系列輸送機具有結構簡單、運行可靠、使用壽命長，安裝維修簡單等特點，對物料粒度、塊狀、工作環境 無特殊要求，運送單個物料（件）的重量可達70-120kg，輸送機長度可達40-80米且允許25°傾角輸送。鱗板輸送機可用于沿水平或傾斜方向由儲倉向破碎機、輸送機或其它工作機械輸送各種塊狀或松散物料。
鱗板式輸送機性能特點：
1、驅動裝置采用垂直軸和硬齒面圓柱齒輪減速機和電器保護裝置，具有均勻調速和自動過載保護的特點。
2、中型給料機采用限矩液力聯軸器，因而具有機械過載保護功能。
3、套筒滾子輸送鏈?zhǔn)前碔SO1977/I-1976設計制造的。滾子表面經滲碳淬火，耐磨性能好。
4、鏈輪采用鑄鋼和合金鋼鑄造，并進行齒面硬化處理，耐磨性好，使用壽命長。
5、全部采用了滾動軸承支撐結構，密封和潤滑性能好，運行阻力小，便于維修和保養。
6、桁架結構的機架自重輕，鋼性好，占地小，便于調節，裝拆和運輸。
7、整機采用了全封閉防護罩，利于排塵和保護環境。
8、對傾斜安裝的給料機，采用自動逆止運行機構的逆轉。
鱗板輸送機結構特點
1、用板鏈為牽引元件，不僅強度大、效率高、工作可靠，且可作為長距離輸送（目前輸送長度己達1000米），輸送能力大，一些裙邊式輸送機的輸送能力達每小時1000t以上；
2、牽引鏈上可裝各種結構的附件，以滿足對不同物料的不同輸送要求，實現各種連續工藝過程。配上移行器后輸送線布置靈活，這一性能是其它類型的輸送機不可與之比擬的；
3、與帶式輸送機相比，承托式輸送機可在較大傾角和較小彎曲半徑條件下輸送物料。板式輸送機的傾角可達30°～35°，彎曲半徑一般約為3m—5m；
4、可以輸送較高溫度物料（600°～700°）。亦可適應較苛刻工況，如笨重的圓木、銳利棱角的礦石及有害化學品等。
5、適應性強,本機適用于不帶粘性的散狀物料及粒狀,塊狀物料的輸送,尤其適用于塊狀較大，且具有鋒利棱角，灼熱的（如水泥熟料等）物料的輸送，而且在輸送過程中可同時完成冷卻，清洗等工藝過程；
6、整機裝置緊湊，安裝，調試，維修方便；
7、鏈板：結構合理，剛性好，耐沖擊性強；
8、以滾動摩擦代替滑動摩擦，運行阻力低；
9、適用0°-15°傾角；
10、輸送距離≤30m時，可采用環鏈及板鏈做牽引件，輸送距離＞30m時，為防止滑動，需采用板鏈做牽引件，在輸送距離在30m-50m范圍內，如采用環鏈結構，可采用頭尾雙驅動，尾部驅動輪使用光輪。
1.適用范圍廣。除粘性的物料以外，一般的固體散狀物料和成件物品均可輸送。
2.輸送能力大。特別是鱗板式板式輸送機的輸送能力可高達1000t/h.
3.牽引構件強度高，可以較長距離輸送。國內鱗板式輸送機的輸送長度已達到200m;國外的最大輸送長度達1000m以上。
4.輸送線路布置靈活。與帶式輸送機相比，鱗板式輸送機可以較大的化解和較小的彎曲半徑輸送物料，因此有較大的靈活性。其傾角可達30度~35度，彎曲半徑通常為5~8m.
5.在輸送過程中，同時可進行分類、清洗、干燥、冷卻或裝配等各種工藝作業。
6.所采用的鏈條及附件均由專業廠生產，質量得以保證，不但運行平穩可靠，同時可保證一定的使用壽命。
鱗板式輸送機(鱗板輸送機)有下列缺點：
1.由于鱗板式輸送機的所有部件均用金屬材料制成，而且其索引鏈和底板自重大，故材料消耗多，且空載功率大。
2.潤滑和維修不便，底板和牽引鏈的磨損快，且噪聲較大。
3.結構較復雜，且自重大，因而造價高。

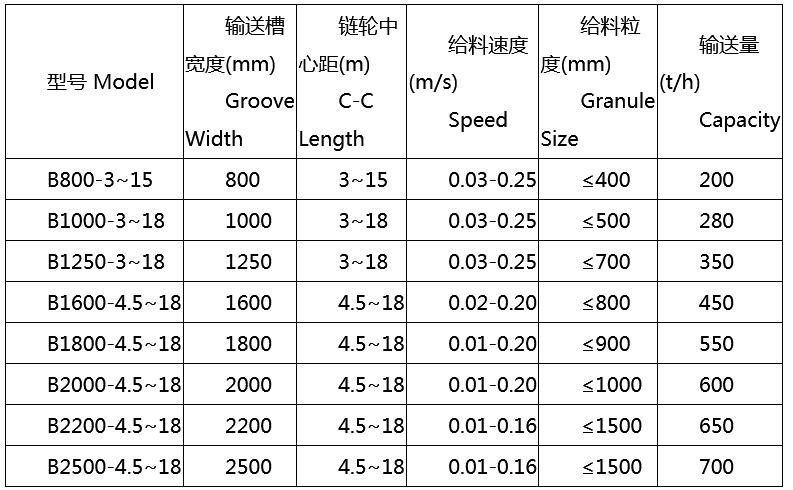

型號參數表
