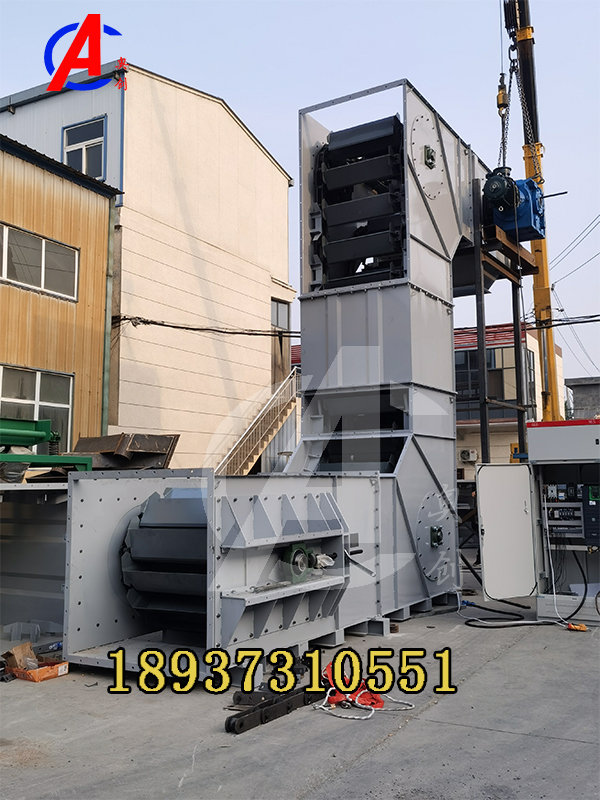

Z型物料提升輸送機-輸送設備-Z型提升機
發布時間：2025/4/23 14:05:16 人氣：
Z型物料提升輸送機作為一種高效、靈活的垂直輸送設備，在現代工業生產中扮演著重要角色。其獨特的Z字形結構設計，能夠?qū)崿F(xiàn)物料在不同高度和水平位置之間的無縫銜接，廣泛應用于食品、化工、醫藥、電子、物流等多個行業。本文將深入探討Z型物料提升輸送機的工作原理、結構特點、應用場景以及未來發展趨勢，為讀者提供全面的技術解析和應用參考。
### 一、Z型物料提升輸送機的工作原理與結構特點
Z型物料提升輸送機主要由進料段、提升段、出料段、驅動裝置、張緊裝置和機架等部分組成。其核心工作原理是通過鏈條、皮帶或斗式結構，將物料從低處提升至高處，并在水平方向進行輸送，形成連續的Z字形運動軌跡。與傳統的垂直提升機相比，Z型輸送機具有以下顯著優勢：
1. **空間利用率高**：Z型結構緊湊，能夠充分利用廠房空間，特別適合高度受限或需要多樓層輸送的場景。
2. **輸送效率高**：采用連續輸送方式，可實現大流量物料搬運，最高輸送量可達每小時數十噸。
3. **物料適應性廣**：通過更換不同的輸送載體（如皮帶、鏈條、料斗等），可處理粉狀、顆粒狀、塊狀等多種形態物料。
4. **密封性能好**：全封閉設計有效防止粉塵外溢，符合環保要求，特別適用于食品、醫藥等潔凈度要求高的行業。
### 二、關鍵技術參數與選型要點
在選擇Z型物料提升輸送機時，需要重點考慮以下技術參數：
1. **輸送能力**：根據生產需求確定每小時輸送量，一般范圍為0.5-50m3/h。
2. **提升高度**：標準機型通常為2-20米，特殊需求可定制更高規格。
3. **輸送速度**：常規速度為0.1-0.5m/s，可根據物料特性調整。
4. **動力配置**：電機功率從0.75kW到15kW不等，需根據負載計算確定。
選型時還需特別注意物料特性（如粒度、濕度、腐蝕性等）、工作環境（溫度、濕度、潔凈度要求）以及與其他設備的銜接方式。例如，在食品行業應用中，應優先選擇不銹鋼材質、易清洗設計的機型；而在化工領域，則需考慮防爆、防腐等特殊要求。
### 三、行業應用案例分析
1. **食品加工行業**：某大型面粉廠采用Z型斗式提升機，實現了從原料倉到生產線的自動化輸送。設備配備食品級不銹鋼料斗和全封閉結構，不僅保證了面粉輸送過程中的衛生標準，還將人工搬運成本降低了70%。
2. **電子制造業**：在SMT生產線中，微型Z型皮帶輸送機用于電路板在不同工序間的轉移。其精確定位功能（誤差±0.5mm）和防靜電設計，顯著提高了生產效率和產品良率。
3. **物流倉儲領域**：某電商倉儲中心安裝的多臺Z型箱式提升機，實現了包裹從分揀線到不同樓層貨架的自動分派，處理能力達3000件/小時，較傳統電梯運輸方式效率提升5倍。
### 四、維護保養與故障排除
為確保Z型物料提升輸送機長期穩定運行，需要建立科學的維護體系：
1. **日常檢查**：包括鏈條/皮帶張緊度、潤滑狀況、驅動裝置異響等，建議每班次進行巡檢。
2. **定期保養**：每運行500小時需更換潤滑油，檢查易損件磨損情況；每2000小時應進行全面檢修。
3. **常見故障處理**：
- 輸送帶跑偏：調整張緊裝置或托輥位置
- 異常噪音：檢查軸承潤滑或緊固件松動
- 輸送量下降：清理粘附物料或檢查驅動功率
特別需要注意的是，在設備停機超過72小時后重新啟動時，應先空載運行10-15分鐘，確認各部件正常后再投入生產。
### 五、技術創新與發展趨勢
隨著工業4.0的推進，Z型物料提升輸送機正朝著智能化、模塊化方向發展：
1. **智能監控系統**：新型設備普遍配備物聯網傳感器，可實時監測運行參數、預測維護需求。某品牌推出的智能提升機已實現通過手機APP遠程監控和故障診斷。
2. **節能技術**：采用變頻驅動和能量回收系統，最新機型可節能30%以上。部分高端型號還配備了太陽能輔助供電裝置。
3. **模塊化設計**：標準接口的模塊化組件使設備擴展性更強，用戶可根據產能變化靈活調整輸送線路。
4. **新材料應用**：納米涂層技術顯著提升了輸送部件的耐磨性；碳纖維材料的引入使設備自重減輕40%，同時強度提高20%。
### 六、選購建議與市場分析
當前國內市場Z型物料提升輸送機價格區間較大，普通機型約2-10萬元，高端定制產品可達30萬元以上。建議采購時注意：
1. **供應商資質**：優先選擇具有特種設備制造許可證的企業
2. **售后服務**：確認保修期（通常1-2年）和應急響應時間
3. **能效標識**：關注設備能耗等級，優選一級能效產品
據行業統計，2024年我國物料輸送設備市場規模已突破200億元，其中Z型提升機占比約15%。隨著智能制造和綠色工廠建設的推進，預計未來五年該細分市場將保持年均12%以上的增速。
### 結語
Z型物料提升輸送機作為現代工業物料搬運的關鍵設備，其技術成熟度和應用廣度仍在不斷提升。企業在引進設備時，應結合自身生產工藝特點，選擇最適合的機型配置，同時重視日常維護和操作人員培訓。隨著數字孿生、人工智能等新技術的融合應用，下一代智能輸送系統將實現更精準的物料追溯、更高效的能量利用和更智能的調度管理，為制造業轉型升級提供更有力的裝備支撐。建議行業用戶密切關注技術發展動態，適時進行設備更新?lián)Q代，以保持競爭優勢。
