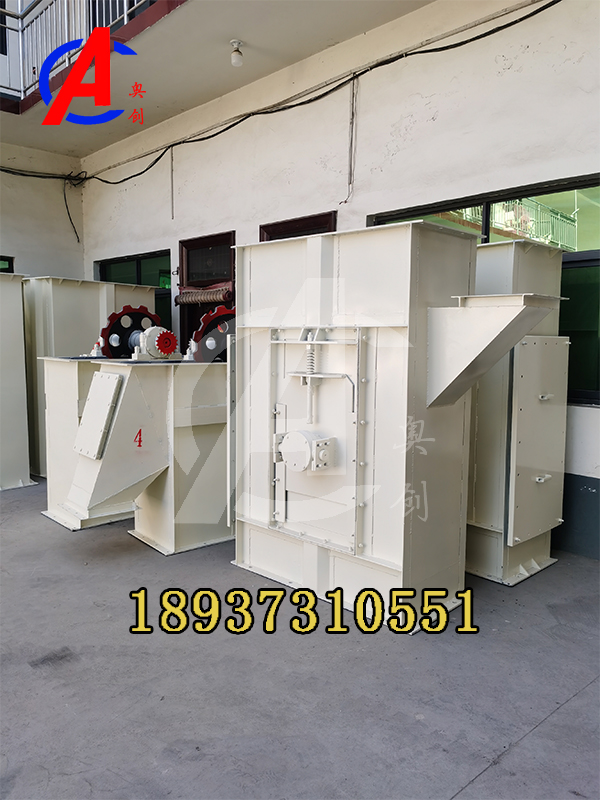

NE型板鏈斗式提升機的安裝注意事項
發布時間：2025/5/18 15:16:34 人氣：
NE型板鏈斗式提升機作為現代工業生產中常用的垂直輸送設備，其安裝質量直接影響運行效率和使用壽命。以下是結合行業標準和實際經驗的詳細安裝指南，涵蓋從前期準備到調試運行的全流程關鍵點：
### 一、安裝前的系統規劃
1. **基礎驗收標準**
混凝土基礎需達到C30強度等級，預留孔位尺寸偏差不超過±5mm，預埋鋼板水平度誤差≤1/1000。建議采用激光水準儀進行復核，確保地腳螺栓中心線與設備中心線重合度≤2mm。
2. **部件預檢流程**
- 鏈板：抽樣檢查5%的鏈節，測量節距累積誤差（每10節≤2mm）
- 料斗：進行靜載測試（1.5倍設計載荷持續30分鐘無變形）
- 驅動裝置：空載試運行2小時，軸承溫升≤35℃
### 二、核心部件安裝技術要點
1. **頭尾輪定位**
采用經緯儀校正軸線垂直度，要求：
- 頭輪水平度≤0.3/1000
- 尾輪張緊導軌垂直度≤1/1000
- 頭尾輪中心線同軸度≤φ1mm
2. **板鏈組裝工藝**
推薦"分段預裝法"：
```安裝示例
1. 將10-15個鏈節預裝成段
2. 使用專用夾具固定鏈段
3. 采用液壓扳手按對角線順序緊固螺栓（扭矩值參照廠家參數表）
4. 逐段連接時保持0.5-1mm的冷緊間隙
```
3. **料斗間距控制**
安裝后需進行動態平衡測試，要求：
- 任意連續10個料斗重量差≤0.5%
- 運行中料斗擺動幅度≤3mm
### 三、關鍵系統調試規范
1. **鏈條預張緊標準**
初始張力按公式計算：
*T=0.25×(q+0.8q0)×H*
其中：
q-物料線載荷(kg/m)
q0-鏈條線重量(kg/m)
H-提升高度
調試時采用頻率分析法，確保鏈條固有頻率避開驅動頻率的±15%范圍。
2. **跑偏修正方案**
| 現象 | 可能原因 | 調整方法 |
|---|---|---|
| 鏈條內側磨損 | 頭輪偏斜 | 調整軸承座墊片 |
| 周期性異響 | 鏈節距誤差 | 更換問題鏈節 |
| 尾輪積料 | 張緊力不足 | 增加配重塊 |
### 四、安全防護體系配置
1. **必須安裝的監測裝置**
- 速度監測器（響應時間≤0.5s）
- 斷鏈檢測裝置（靈敏度≤3°偏轉）
- 溫度傳感器（驅動軸承監測點≥2處）
2. **電氣保護要求**
主電路應配置：
- 逆功率保護（動作值≤額定功率15%）
- 相序保護器
- 雙重過載保護（熱繼電器+電流互感器）
### 五、驗收測試流程
1. **空載測試**
階梯式提速測試：
- 25%額定速度運行1小時
- 50%速度運行2小時
- 75%速度運行4小時
- 100%速度連續運行24小時
2. **負載測試標準**
采用階梯加載法：
- 30%負荷運行8小時
- 60%負荷運行16小時
- 100%負荷連續運行72小時
要求產能達到設計值的95%以上，能耗≤額定值110%
### 六、常見安裝問題解決方案
1. **振動超標處理**
- 基礎共振：增設阻尼器（推薦橡膠隔振墊，固有頻率≤8Hz）
- 傳動不同心：使用激光對中儀校正（徑向偏差≤0.05mm）
2. **密封優化方案**
迷宮密封間隙控制值：
| 部位 | 徑向間隙 | 軸向間隙 |
|---|---|---|
| 頭部 | 0.3-0.5mm | 1-1.5mm |
| 尾部 | 0.5-0.8mm | 1.5-2mm |
建議每運行2000小時進行密封間隙檢測調整，粉塵泄漏量應≤50mg/m3。
### 七、維護保養節點
1. **關鍵部件更換周期**
- 板鏈：根據磨損檢測（鏈節伸長率≥3%時更換）
- 料斗：厚度磨損達原始尺寸20%需更換
- 軸承：振動值≥4.5mm/s時更換
2. **潤滑管理標準**
| 潤滑點 | 油品類型 | 周期 | 注油量 |
|---|---|---|---|
| 頭輪軸承 | 鋰基脂2# | 500h | 腔體60% |
| 尾輪導軌 | 石墨潤滑劑 | 300h | 形成油膜 |
| 鏈條鉸接 | 合成鏈條油 | 連續 | 滴速5-10滴/分鐘 |
安裝完成后建議建立三維激光掃描檔案，記錄初始狀態數據，為后續維護提供基準參照。通過嚴格執行上述標準，可確保NE型提升機安裝質量達到JB/T3926-2015標準要求，設備綜合效率（OEE）提升至85%以上。
### 一、安裝前的系統規劃
1. **基礎驗收標準**
混凝土基礎需達到C30強度等級，預留孔位尺寸偏差不超過±5mm，預埋鋼板水平度誤差≤1/1000。建議采用激光水準儀進行復核，確保地腳螺栓中心線與設備中心線重合度≤2mm。
2. **部件預檢流程**
- 鏈板：抽樣檢查5%的鏈節，測量節距累積誤差（每10節≤2mm）
- 料斗：進行靜載測試（1.5倍設計載荷持續30分鐘無變形）
- 驅動裝置：空載試運行2小時，軸承溫升≤35℃
### 二、核心部件安裝技術要點
1. **頭尾輪定位**
采用經緯儀校正軸線垂直度，要求：
- 頭輪水平度≤0.3/1000
- 尾輪張緊導軌垂直度≤1/1000
- 頭尾輪中心線同軸度≤φ1mm
2. **板鏈組裝工藝**
推薦"分段預裝法"：
```安裝示例
1. 將10-15個鏈節預裝成段
2. 使用專用夾具固定鏈段
3. 采用液壓扳手按對角線順序緊固螺栓（扭矩值參照廠家參數表）
4. 逐段連接時保持0.5-1mm的冷緊間隙
```
3. **料斗間距控制**
安裝后需進行動態平衡測試，要求：
- 任意連續10個料斗重量差≤0.5%
- 運行中料斗擺動幅度≤3mm
### 三、關鍵系統調試規范
1. **鏈條預張緊標準**
初始張力按公式計算：
*T=0.25×(q+0.8q0)×H*
其中：
q-物料線載荷(kg/m)
q0-鏈條線重量(kg/m)
H-提升高度
調試時采用頻率分析法，確保鏈條固有頻率避開驅動頻率的±15%范圍。
2. **跑偏修正方案**
| 現象 | 可能原因 | 調整方法 |
|---|---|---|
| 鏈條內側磨損 | 頭輪偏斜 | 調整軸承座墊片 |
| 周期性異響 | 鏈節距誤差 | 更換問題鏈節 |
| 尾輪積料 | 張緊力不足 | 增加配重塊 |
### 四、安全防護體系配置
1. **必須安裝的監測裝置**
- 速度監測器（響應時間≤0.5s）
- 斷鏈檢測裝置（靈敏度≤3°偏轉）
- 溫度傳感器（驅動軸承監測點≥2處）
2. **電氣保護要求**
主電路應配置：
- 逆功率保護（動作值≤額定功率15%）
- 相序保護器
- 雙重過載保護（熱繼電器+電流互感器）
### 五、驗收測試流程
1. **空載測試**
階梯式提速測試：
- 25%額定速度運行1小時
- 50%速度運行2小時
- 75%速度運行4小時
- 100%速度連續運行24小時
2. **負載測試標準**
采用階梯加載法：
- 30%負荷運行8小時
- 60%負荷運行16小時
- 100%負荷連續運行72小時
要求產能達到設計值的95%以上，能耗≤額定值110%
### 六、常見安裝問題解決方案
1. **振動超標處理**
- 基礎共振：增設阻尼器（推薦橡膠隔振墊，固有頻率≤8Hz）
- 傳動不同心：使用激光對中儀校正（徑向偏差≤0.05mm）
2. **密封優化方案**
迷宮密封間隙控制值：
| 部位 | 徑向間隙 | 軸向間隙 |
|---|---|---|
| 頭部 | 0.3-0.5mm | 1-1.5mm |
| 尾部 | 0.5-0.8mm | 1.5-2mm |
建議每運行2000小時進行密封間隙檢測調整，粉塵泄漏量應≤50mg/m3。
### 七、維護保養節點
1. **關鍵部件更換周期**
- 板鏈：根據磨損檢測（鏈節伸長率≥3%時更換）
- 料斗：厚度磨損達原始尺寸20%需更換
- 軸承：振動值≥4.5mm/s時更換
2. **潤滑管理標準**
| 潤滑點 | 油品類型 | 周期 | 注油量 |
|---|---|---|---|
| 頭輪軸承 | 鋰基脂2# | 500h | 腔體60% |
| 尾輪導軌 | 石墨潤滑劑 | 300h | 形成油膜 |
| 鏈條鉸接 | 合成鏈條油 | 連續 | 滴速5-10滴/分鐘 |
安裝完成后建議建立三維激光掃描檔案，記錄初始狀態數據，為后續維護提供基準參照。通過嚴格執行上述標準，可確保NE型提升機安裝質量達到JB/T3926-2015標準要求，設備綜合效率（OEE）提升至85%以上。
