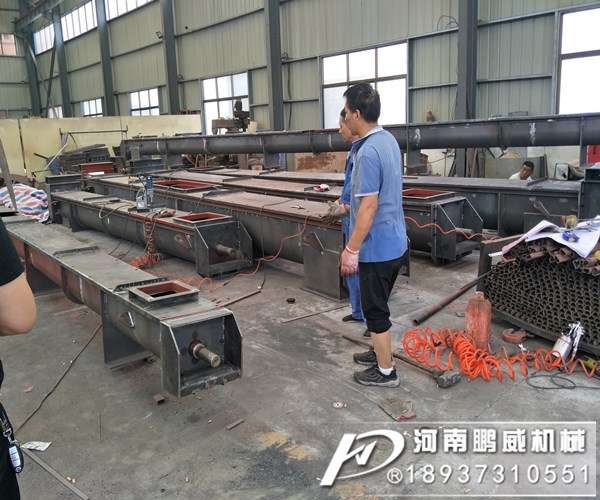

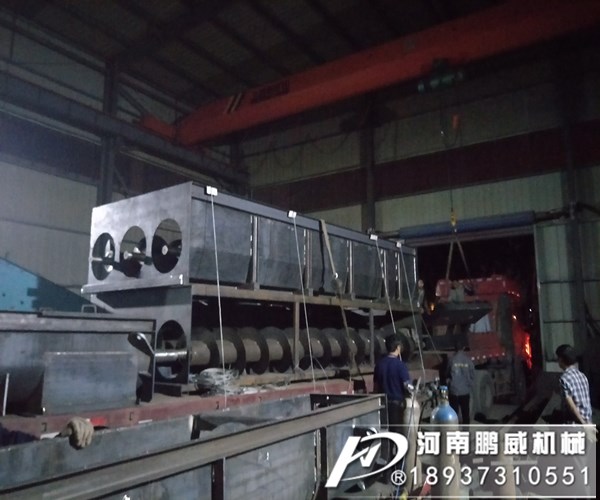

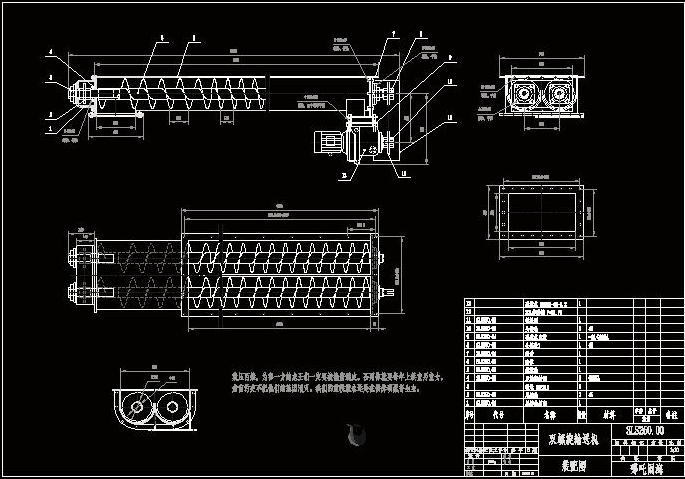

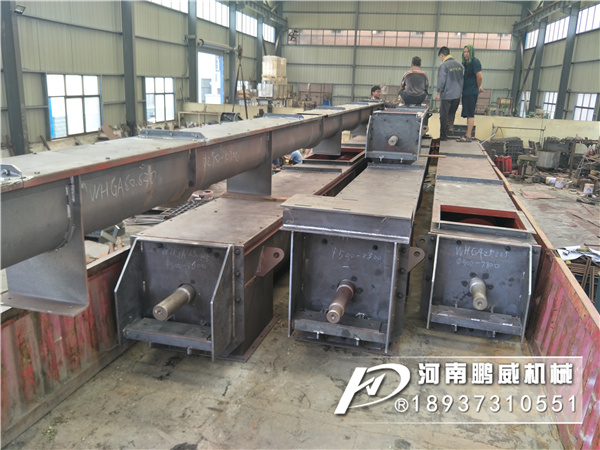

雙螺旋輸送機是利用旋轉的螺旋葉片將物料推移而進行螺旋輸送機輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。

結構特點

1.螺旋輸送機廠家生產的雙軸螺旋輸送機采用變徑結構，增大吊軸承處容積，避免吊軸承與物料接觸，吊軸承壽命可達兩年以上。
2.螺旋輸送機廠家生產的雙軸螺旋輸送機的各傳動部位均采用浮動連接方式，吊軸承為萬向節結構，使螺旋體，吊軸承和尾部總成形成一個整體旋浮體，在一定范圍內可隨輸送阻力自由旋轉避讓，不卡料，不堵料。
3.雙軸螺旋輸送機的頭尾軸承座均在殼體外，所有軸承采用多層密封和配合密封技術，軸承使用壽命長。
4.雙軸螺旋輸送機的螺旋軸與吊軸承、頭、尾軸聯接均采用嵌入舌式，安裝、拆卸不需軸向移動，維修方便。芯軸長、吊掛少、故障點少。

螺旋葉片

螺旋葉片常用3--6mm的厚的鋼板按螺距制成單節，然后焊接起來。對輸送磨損性強烈的物料的短輸送機，葉片可用扁鋼壓長或用鑄鐵鑄造成整體段節套在軸上。螺旋的直徑D一般為100mm、120mm、200mm、250mm、300mm、400mm、500mm、600mm，最大可達1250mm。

雙U型螺旋型號參數表

WLS型	100	160	200	250	315	400	500	630	800	1000	1250
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	400	500	630	800	1000	1250
轉速（r/m）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m(kw)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m(kw)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m(kw)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m(kw)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m(kw)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m(kw)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m(kw)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m(kw)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

雙螺旋輸送機安裝說明
1、將機器落下，焊接給料口和排料口，安裝密封套，固定好兩端蓋板。
2、將導向桿與剪切橡膠彈簧焊接于或用螺釘固定于槽體和底架上。
3、在底架下面安裝隔振彈簧及彈簧下座板。
4、將底架墊起找平。
5、將槽體支撐在底架上，并找平。
6、安裝傳動軸組件和電動機，焊接激振板。
7、測定各隔振彈簧支撐點的標高，或在附近墻壁劃上水平線。
