混泥土螺旋輸送機工作視頻
水泥螺旋送料機是一種用于搬運水泥物料的設備。整機結構較為簡單，輸送性能穩定，制造成本低。是眾多混凝土攪拌站、瀝青攪拌站、干粉砂漿生產線等場所選用較多的輸送設備。水泥螺旋送料機它可以從一個或多個進料口進行添加物料，使用起來比較方便。
工作原理
正常工作時，由電機傳動至減速箱帶動力內螺旋軸轉動，由螺旋葉片把物料推至前出料口。螺旋機正式接電纜試車時，觀察螺旋機頂部軸轉向是否正確。螺旋輸送機可用多點鋼絲繩吊掛，也可用支架支撐但架設時必須保證螺旋機的直線度。螺旋輸送機一般都架設在半空中，一旦設備安裝完畢，各部分全部就位，設備使用中在出現問題需要檢修、拆裝時，維修時會很麻煩，因此在選擇該產品時一定要在結構原理上有正確的甄別。
1、輸送效率高，水泥螺旋送料機運用的懸掛式中間吊掛架，是較為新型的。這樣就加大了物料的運送空間，降低物料在機殼內部的輸送阻力，再配合小直徑和高轉速以及變螺距的設備特點，可以順暢、迅速、均勻的輸送。
2、布置隨意，機殼采用無縫管為材質，用法蘭連接，不需要輸送地基，移動和拆卸安裝都十分方便。
3、聯接形式多元化，設備的進出料口可以用用法蘭、布袋、吊桿布袋、萬向接口等多種形式進行連接，以滿足不同物料及環境的輸入需要。
4、密封性能好，機殼的連接處加了防滲水裝置，工藝孔全部是經過特殊的改良和設計，長時間使用也不需要添加潤滑油，同時也避免了油脂與水泥混合時對軸套產生的負作用。
5、減速機也叫驅動裝置，為水泥螺旋送料機專門定制的。設計上面是根據實際需要設計，整體體積較小，重量比較輕，扭矩較大，高轉速，運作起來噪音較小，不會發生漏油現象，并且還設有止退功能。如果用到大傾角推力輸送也可以。

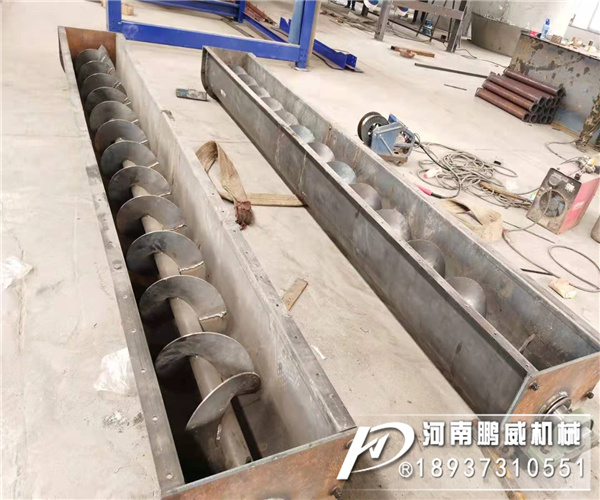

螺旋葉片型號

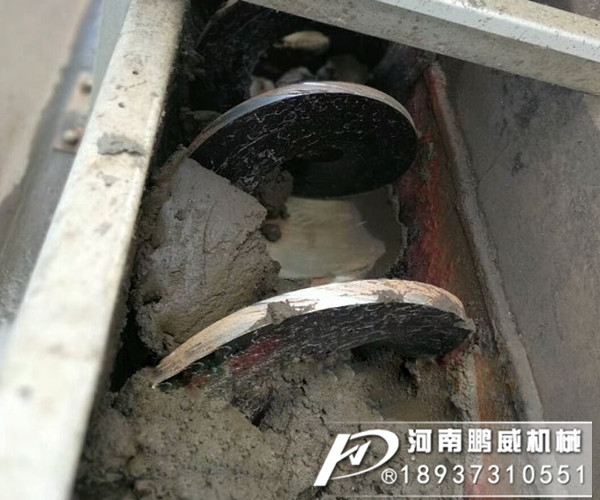

螺旋葉片常用3--6mm的厚的鋼板按螺距制成單節，然后焊接起來。對輸送磨損性強烈的物料的短輸送機，葉片可用扁鋼壓長或用鑄鐵鑄造成整體段節套在軸上。螺旋的直徑D一般為100mm、120mm、200mm、250mm、300mm、400mm、500mm、600mm，最大可達1250mm。
型號參數表：
| WLS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺旋直徑 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 轉速（r/m） | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 輸送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m(kw) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m(kw) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 轉速（r/min） | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 輸送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m(kw) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m(kw) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 轉速（r/min） | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 輸送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m(kw) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m(kw) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 轉速（r/min） | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 輸送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m(kw) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m(kw) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 |
33 |
螺旋輸送機安裝說明
1、將機器落下，焊接給料口和排料口，安裝密封套，固定好兩端蓋板。
2、將導向桿與剪切橡膠彈簧焊接于或用螺釘固定于槽體和底架上。
3、在底架下面安裝隔振彈簧及彈簧下座板。
4、將底架墊起找平。
將槽體支撐在底架上，并找平。
安裝傳動軸組件和電動機，焊接激振板。
測定各隔振彈簧支撐點的標高，或在附近墻壁劃上水平線。
